NS-01
NOZZLE
STATION
ノズルテーション
Multiple
Functional
Model
この1台で溶接品質の様々なお悩みを瞬時に解決。

ノズルクリーナー、スパッタ付着防止液スプレー、
ワイヤーカッター3つの機能を兼ね備えた便利な
多機能モデル。

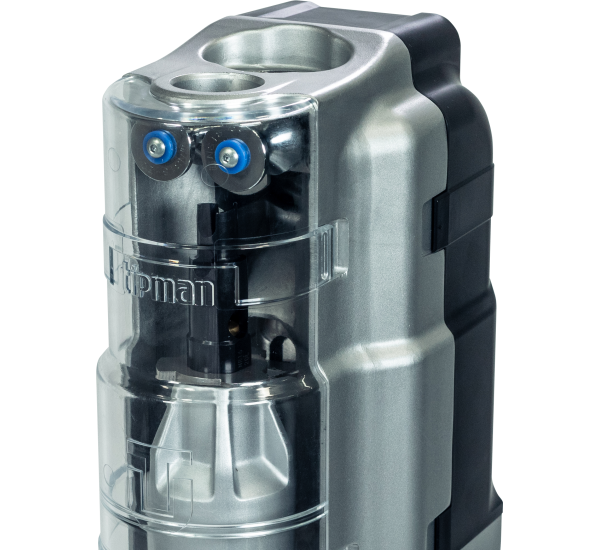

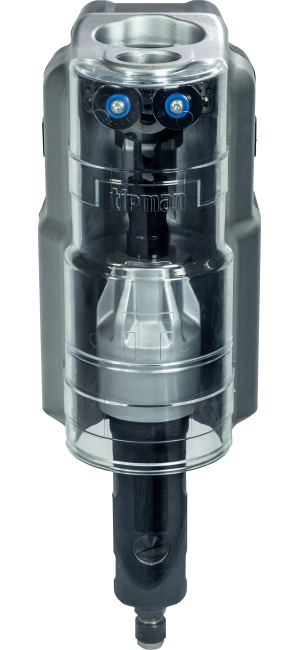

NS-01
ノズルステーション
  製品概要
これまでの技術を集約した高機能モデル。
溶接品質の維持と効率の良い生産に貢献します。
・ワイヤーカット、ノズルの清掃、
スパッタ防止液のスプレー3機能を搭載
・1サイクルタイムにかかる時間はわずか6秒
  製品仕様
型式 NS-01
電源 DC24V(電磁弁用)
空気圧力 4kg/cm²
ワイヤー径 φ0.5〜φ1.8mm
エアホース径 内径φ6mm以上
エアホース 対スパッタ用
重量 4.0kg
01

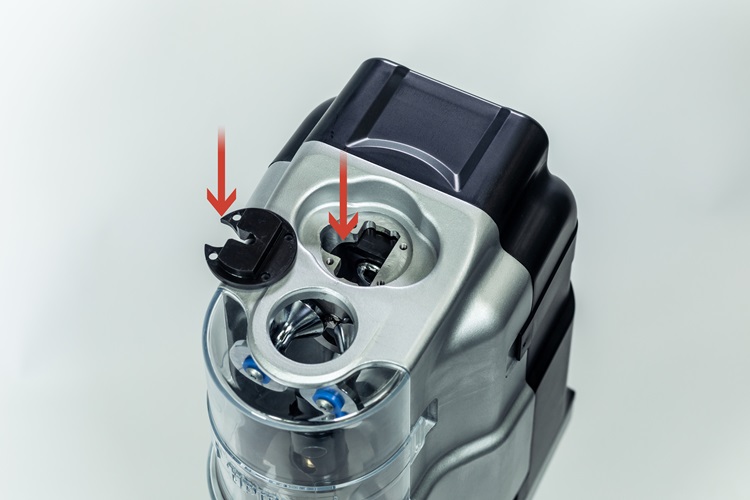

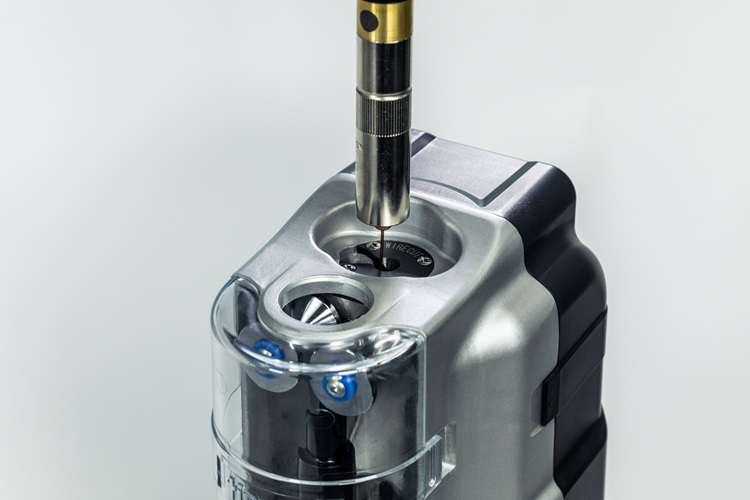

トーチをワイヤーカッター挿入口に挿入し、
ワイヤーを伸ばします。
02
ワイヤーを設定した突出し長さにカットします。
2枚のカッターを使用してカットするため、
バリの無い綺麗なカット面が維持できます。
03

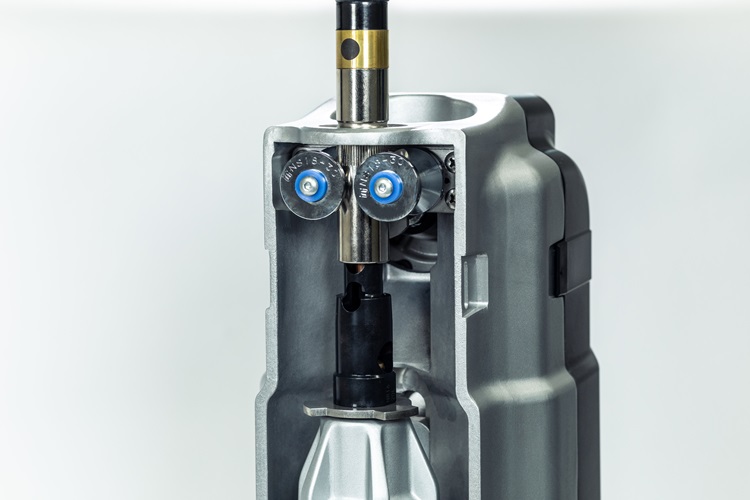

トーチをノズルクリーニング挿入口に挿入し、
ノズルの内側に付いたスパッタをリーマー
により粉砕除去します。

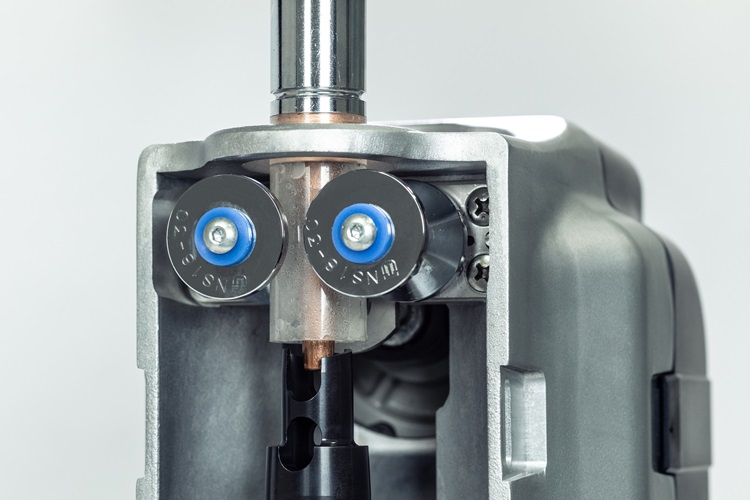

ノズルをクランプするので、クリーニング中の
トーチのぶれはありません。

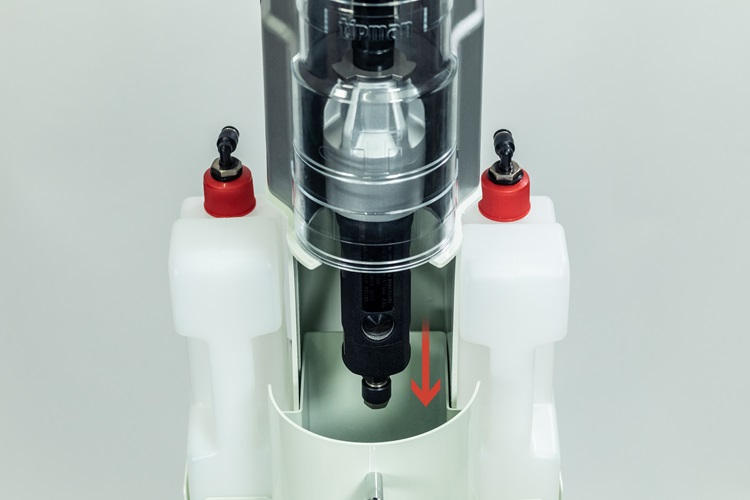

04
トーチを上昇させ、粉砕したスパッタを落とします。
スパッタを飛散させずに1箇所に収集することも
可能です。
05

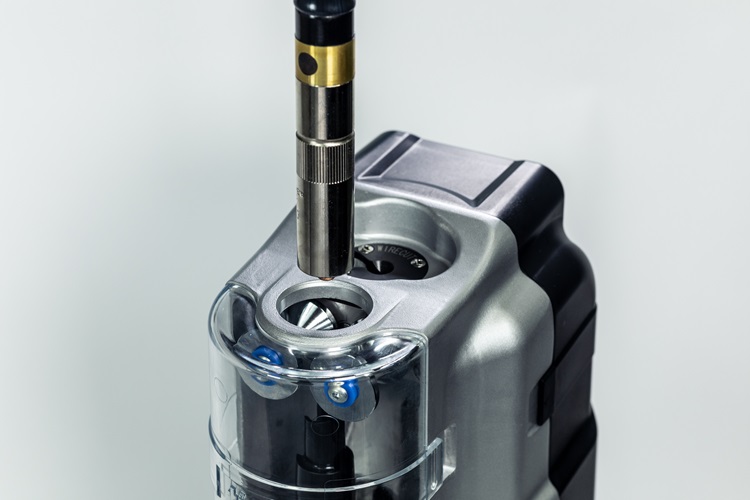

再び同じ挿入口にトーチを降下させ
ノズルの内側に防止液をスプレーします。
霧状の液がノズルの内側に、まんべんなく塗布されます。
06
トーチを上昇させ、ライン復帰します。
OPTIONAL
オプション製品

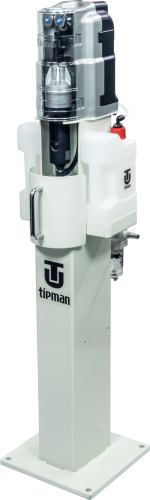

STAND
スタンド
ノズルステーション専用のスタンドです。
スパッタを飛散させずスマートに回収。
コンパクト設計で場所もとりません。
